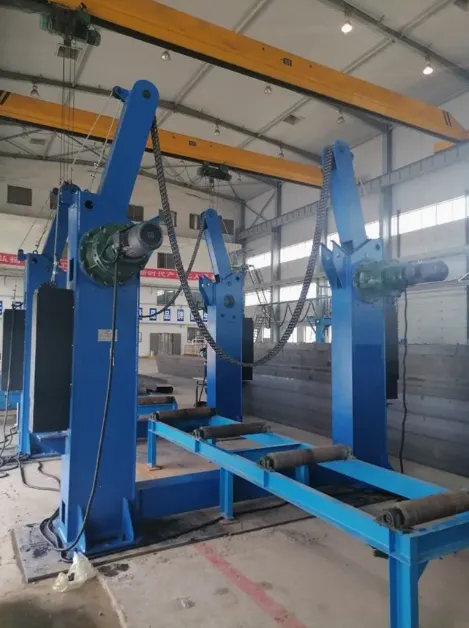

360 graders flippende armatur - sikker og effektiv svejseopløsning til trailere

1: Den aktuelle situation og problemer med rammeflipping i produktionsfeltet for semi-trailer

1: Oversigt

I den aktuelle produktionsproces for semi -trailere, for at løse problemerne med flad svejsning, nederste svejsning og sidevejsning af semi -trailere, er det nødvendigt at vende hele rammen, så svejsningspersonalet kan nå svejsedele.

2: Aktuel flippemetode

Brug krantråtovet til at løfte rammen og vend den over på jorden.

3: De problemer, som den aktuelle flippemetode står overfor

Når man bruger det drivende ståltov til at vende rammen, når rammen er fortsat ændret, ændres kraftens kraft af ståltovet også konstant, ledsaget af stiv friktion på trådtovet; Ved langvarig brug er ståltrådtov tilbøjelige til at glide og bryde, hvilket udgør en sikkerhedsfare.

Under flippeprocessen, når rammen er fortsat, kan kraftpunktet for ståltråtovet let forårsage deformation, skade og andre fænomener ved rammen.

Den aktuelle flippemetode kræver manuel løft af ståltrådtov, dygtig drift af køretøjet og opmærksomhed på koordinering med rammen, som er tidskrævende, arbejdskrævende og udgør sikkerhedsfare.

2: Udstyrets arbejdsprincip og detaljeret behandling

Udstyret vedtager en gantry -struktur og er udstyret med en arbejdsemne -klemmeindretning, der kan vende emnet 360 grader. Efter at svejsning er afsluttet, roteres ophængningsdelen af ​​køretøjets krop nedad med flippende enhed, og den roterende og klemmeindretning sænkes for at placere køretøjets krop på jorden. Komplet arbejdsstationsarbejde.

Synkron klemmemekanisme

Roterende mekanisme

Dobbeltcylinderløftningsmekanisme

Den ene ende vandrende mekanisme

Arbejdsstykket klemmemetode

3: De vigtigste tekniske parametre for udstyret

1

Udstyrsmodel: FZ-LM360

2

Komponenter: Hovedkrop, løfteanordning, klemmeindretning, elektrisk kontrolsystem

3

Udstyrsstørrelse: Bredde 3,2 m, enkeltsidet for- og bageste akselafstand 3,5 m, højde ca. 3,5 m

4

Anvendt udvalg af køretøjsorgan: Bredde 2550mm -3000 mm

(Tilpaselig) Længde 11000mm -15000 mm

5

Vend vinkel: 360 grader

6

Langmænds bredde: Ikke mindre end 2,75 meter

4: Udstyrskonfigurationsparametre

1

Hele maskinkraft: mindre end eller lig med 15 kW

2

Roterende kraft: 4 kW

3

Klemningsindretning: Elektrisk hydraulisk kontrol

4

Løfteenhed: Elektrisk hydraulisk kontrol

5

Roterende enhed: Integreret reduktionsmotor

6

Hoved elektriske apparater: Chint Electric

5: Sikkerhed og beskyttelse

1

Begrænse enhed

2

Overbelastningsbeskyttelse

6: strømforsyningsområde

1

380V ± 20V 50Hz

7: Garantiperiode

1

Fra leveringsdatoen leveres hele maskinen med et års gratis garanti.

8: Tilfældige data

1

En kopi af udstyrets kredsløbsdiagram

2

En kopi af manual efter salg

Forsyningsomfang:

Serienummer

navn

Bemærkninger

1

Værtsorgan: 2 sæt

Inkluderer: 4 hydrauliske cylindre, 2 vandrende motorer, 2 reduktionsmænd samt en roterende mekanisme, løftemekanisme og hovedramme.

2

Hydraulisk kraftværk: 2 sæt

Inkluderer: 2 sæt elektriske kontrolskabe

Køberen skal give:

1

Hydraulisk olie

L-hm -46

2

Nettkabel

4- kerne 4- firkant

Site installationsbetingelser:

1: Betongulv

2: Grundhældningsvinkel: Mindre end 8 grader

Bemærk: Ovenstående forsyningsomfang inkluderer komplette udstyrskomponenter for at sikre normal drift og funktion.
